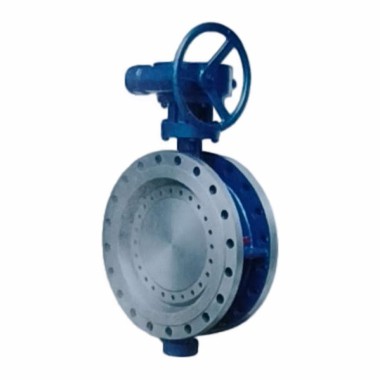

Zawór motylkowy z twardą-uszczelką ze stali nierdzewnej

Wyślij zapytanie

Wprowadzenie produktów

Higieniczne i odporne na korozję-dla wymagających branż

Zawór motylkowy z twardą-uszczelką ze stali nierdzewnej jest wykonany w całości z-wysokiej jakości stali nierdzewnej (304/316/L), dzięki czemu idealnie nadaje się do zastosowań wymagających odporności na korozję, czystości i trwałości. Konstrukcja kołnierzowa zapewnia bezpieczne,-szczelne połączenie rurociągu. Zawór ten jest szeroko stosowany w przetwórstwie żywności i napojów, produkcji farmaceutycznej, biotechnologii, przetwarzaniu chemicznym z udziałem mediów korozyjnych i zastosowaniach związanych z wodą morską. Produkt zapewnia niezawodną kontrolę mediów takich jak produkty mleczne, sosy, rozpuszczalniki, kwasy i zasady, zapewniając integralność procesu, spełniając jednocześnie rygorystyczne standardy higieny branżowej.

Projekt sanitarny i potwierdzona możliwość czyszczenia

Każdy zawór motylkowy z twardą-uszczelką kołnierzową ze stali nierdzewnej ma korpus, dysk i trzpień wykonane z polerowanej stali nierdzewnej, z powierzchniami wewnętrznymi zwykle wykończonymi na lustrzany połysk o Ra mniejszym lub równym 0,8 µm (32 µin), aby zapobiec przyleganiu bakterii i ułatwić łatwe czyszczenie w procesach CIP/SIP. Siedzisko wykonane jest z EPDM, FKM lub PTFE zgodnego z FDA-. Konstrukcja eliminuje puste przestrzenie i martwe przestrzenie, w których mogłyby gromadzić się pozostałości produktu. Tam, gdzie ma to zastosowanie, zawór jest produkowany zgodnie z normami sanitarnymi 3-A i wytycznymi ASME BPE. Każdy zawór przechodzi rygorystyczne testy, w tym certyfikację materiałową zgodnie z ASTM A240, pasywację zgodnie z ASTM A967 i testy szczelności zgodnie ze standardami ANSI/FCI 70-2 klasa VI. Dzięki temu produkt ze stali nierdzewnej spełnia najwyższy poziom higieny i wydajności.

Zoptymalizowany pod kątem usług sanitarnych i-długoterminowej niezawodności

Produkt został specjalnie zaprojektowany, aby spełniać wymagania zastosowań związanych z przetwarzaniem sanitarnym. Wypolerowane powierzchnie i konstrukcja pozbawiona szczelin- minimalizują ryzyko zanieczyszczenia. Działanie ćwierćobrotowe umożliwia szybkie i wygodne uruchamianie ręczne lub automatyczne. Kołnierze umożliwiają bezpieczną instalację i łatwy demontaż w celu konserwacji lub modyfikacji systemu. Pomimo swojej konstrukcji sanitarnej, zawór zapewnia doskonałe-działanie odcinające i niezawodną kontrolę przepływu. Elementy zużywające się, takie jak gniazdo, można łatwo wymienić, co skraca czas konserwacji i przestoje. Dzięki doskonałej odporności na korozję, potwierdzonej możliwości czyszczenia i solidnej konstrukcji, przepustnica kołnierzowa z twardą-uszczelką ze stali nierdzewnej jest zaufanym elementem zapewniającym czystość, wydajność i niezawodność w krytycznych liniach procesowych.

Główne materiały składowe

Nazwa części	Tworzywo
Zawór motylkowy	WCB ze stali nierdzewnej
Pierścień uszczelniający	WCB ze stali nierdzewnej
Trzpień zaworu	Stal nierdzewna

Specyfikacje wydajności

Ciśnienie nominalne PN(MPa)	1.0	1.6
Test wytrzymałości (MPa)	1.5	2.4
Test uszczelnienia (MPa)	1.1	1.76
Obowiązująca temperatura (stopień)	-30~+400(600)	-30~+400(600)
Obowiązujące media	Woda, para i produkty naftowe	Woda, para i produkty naftowe
Metoda jazdy	Ręczny, elektryczny, pneumatyczny	Ręczny, elektryczny, pneumatyczny

● Główne wymiary zewnętrzne, wymiary przyłączeniowe i waga.

D(mm)	Rozmiar (mm)												(kg)
D(mm)	L	D	D₁	D₂	a	b	4-M n-d0	4-M	H	H₁	L3	L4	(kg)
50	65	108	125	165	3	20	4×18	M16	70	280	147	40	14
65	80	112	142	185	3	20	4×18	M16	80	280	147	40	17
80	114	133	160	200	3	22	4×18	M16	110	380	147	40	23.5
100	127	158	180	220	3	22	8×18	M16	130	453	147	40	28.5
125	140	184	210	250	3	22	8×18	M16	143	512	172	69	33
150	140	184	210	250	3	24	8×23	M20	158	550	172	69	37
150	152	219	240	285	3	24	8×23	M20	158	550	172	69	37
200	152	268	295	340	3	24	12×23	M20	235	750	242	85	57
250	250	325	350	405	4	28	12×27	M24	255	860	280	95	75
300	178	372	410	460	4	28	12×27	M24	295	860	336	95	117.5
350	190	430	470	520	4	32	16×27	M24	320	960	290	105	154
400	216	482	525	580	4	32	16×30	M27	327	1000	290	105	216
450	222	545	585	645	4	34	20×30	M27	366	1100	290	105	272
500	229	605	650	715	4	34	20×34	M30	406	1235	245	203	339
600	267	720	770	840	5	38	20×37	M33	475	1460	420	238	474
700	292	800	840	910	5	40	24×37	M33	550	1700	567	268	690
800	318	905	950	1025	5	42	24×40	M36	580	1900	567	268	888
900	330	1005	1050	1125	5	44	28×40	M36	640	2150	740	400	1134
1000	350	1110	1170	1250	5	46	28×44	M39	720	2300	830	460	1341
1200	470	1330	1390	1485	5	52	32×50	M45	815	2800	920	520	2562

Popularne Tagi: przepustnica z twardą-uszczelką kołnierzową ze stali nierdzewnej, Chiny producenci, dostawcy, fabryka przepustnicy z twardą-uszczelką ze stali nierdzewnej

Para

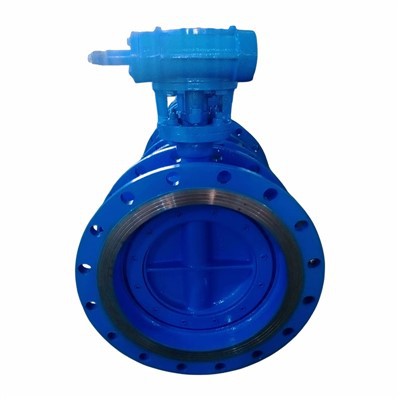

Zawór motylkowy z miękkim uszczelnionym kołnierzem

Następny

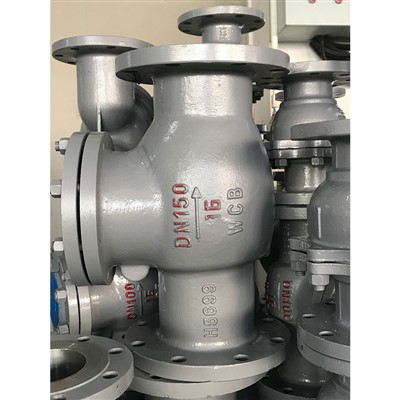

Zawór zwrotny wahadłowy ze stali nierdzewnej ANSI
